Net BR 210: Que tal conhecer as diferenças entre rádio FM e DMR e sobre contato rádio a rádio no DMR?

Semana passada anunciamos um novo Repetidor na rede, no Alto da Serra do Litoral Paulista, torre de 110m, etc… etc… enfim quem quiser mais detalhes é só ler na postagem do NetBR passado, no site DVBRAZIL. A questão é que decidimos usar outra licença do mesmo grupo para otimizar o espectro, portanto esse repetidor passa a ser o PY2KLE na frequência de 145.370 com offset -600, tendo o TG externo 724216. As antenas continuam voltadas para o Litoral sacrificando a cobertura ao ABC e São Paulo, mas pretendemos fazer alterações para melhorar isso. Por hora, está cobrindo bem o Litoral sul paulista. Agradecemos aos colegas que se preocuparam em nos dar um feedback sobre acionar ou não e localização, já que é uma infra complexa que dará muito trabalho nas otimizações.

Agora vamos aos temas de hoje, começando pelas diferenças entre radio analógico e digital voice, também com dicas para contato simplex em DMR, rádio a rádio.

A rede conta com muitos radioamadores novos e alguns talvez não saibam as diferenças entre um rádio analógico e um de DMR.

A plataforma utilizada em ambos os modos é de um rádio analógico em FM.

A diferença é que o Digital Voice usa um circuito chamado de VOCODER que codifica e decodifica a voz em dados, na forma de tons. Claro que também um sistema de processamento digital sofisticado.

Diferenças na transmissão:

  • No analógico nossa voz é amplificada e depois modulada em FM.
  • No DMR nossa voz passa pelo VOCODER que a transforma em dados, na forma de tons, e depois é modulada em FM. Essa transmissão é definida como 4FSK.

Os circuitos de transmissão FM em analógico ou DV são os mesmos, apenas no DV é inserido um circuito digitalizando a voz após etapa de áudio.

Diferenças na recepção:

  • No analógico o sinal é recebido com nossa voz modulada em FM, que passa por um circuito discriminador e este recompõe a modulação FM em voz que é filtrada e amplificada ao autofalante.
  • No DMR o sinal recebido é com nossa voz em forma de tons, em 4FSK e que passa pelo circuito discriminador de FM, este recompõe os tons que são decodificados em voz pelo VOCODER sendo filtrada e amplificada ao autofalante.

Os circuitos de recepção FM em analógico ou DV são os mesmos, apenas no DV é inserido um circuito recompondo a voz digital antes da etapa de áudio.

Na prática a nossa voz já nasce em modo digital no DV, portanto é um sistema isento de ruído.

Por curiosidade, no Echolink, nossa voz trafega 100% em FM sujeita a interferências para só no final, ser digitalizada para trafegar via internet, carregando ruídos.

Por curiosidade, um Repetidor DMR caseiro usa rádios analógicos FM com controladora específica para gerenciar os sinais 4FSK entre RX e TX e, converter o 4FSK em dados para conectar ao servidor.

As imagens abaixo ilustram bem isso.







Agora que conhecemos a similaridade, QUE TAL BUSCARMOS CONTATOS SIMPLEX NO DIRETO, RÁDIO A RÁDIO SEM PASSAR POR REPETIDOR OU INTERNET, como fazemos em analógico?

Usar o DMR num SOTA ou tentar um DX, será um desafio inovador e raramente tentado…

A configuração nos rádios é muito simples e podemos seguir uma sugestão internacional facilitando nos encontrarmos em simplex, sendo também útil para DX ou viagens internacionais.

Basta configurar um canal com as frequências de TX e RX iguais, usando o TG99, Slot 2 e Color Code 1, nas frequências de 145.510, 145.790 ou 433.450 de uso internacional.

Vale lembra que essas frequências são apenas sugestão facilitando os encontros e chamadas, lembrando que podemos usar qualquer Frequência que atenda ao Ato 9106/2018 da ANATEL.

Vamos à caça de contatos Simplex, temos no Radioamadorismo experimentação e diversão.

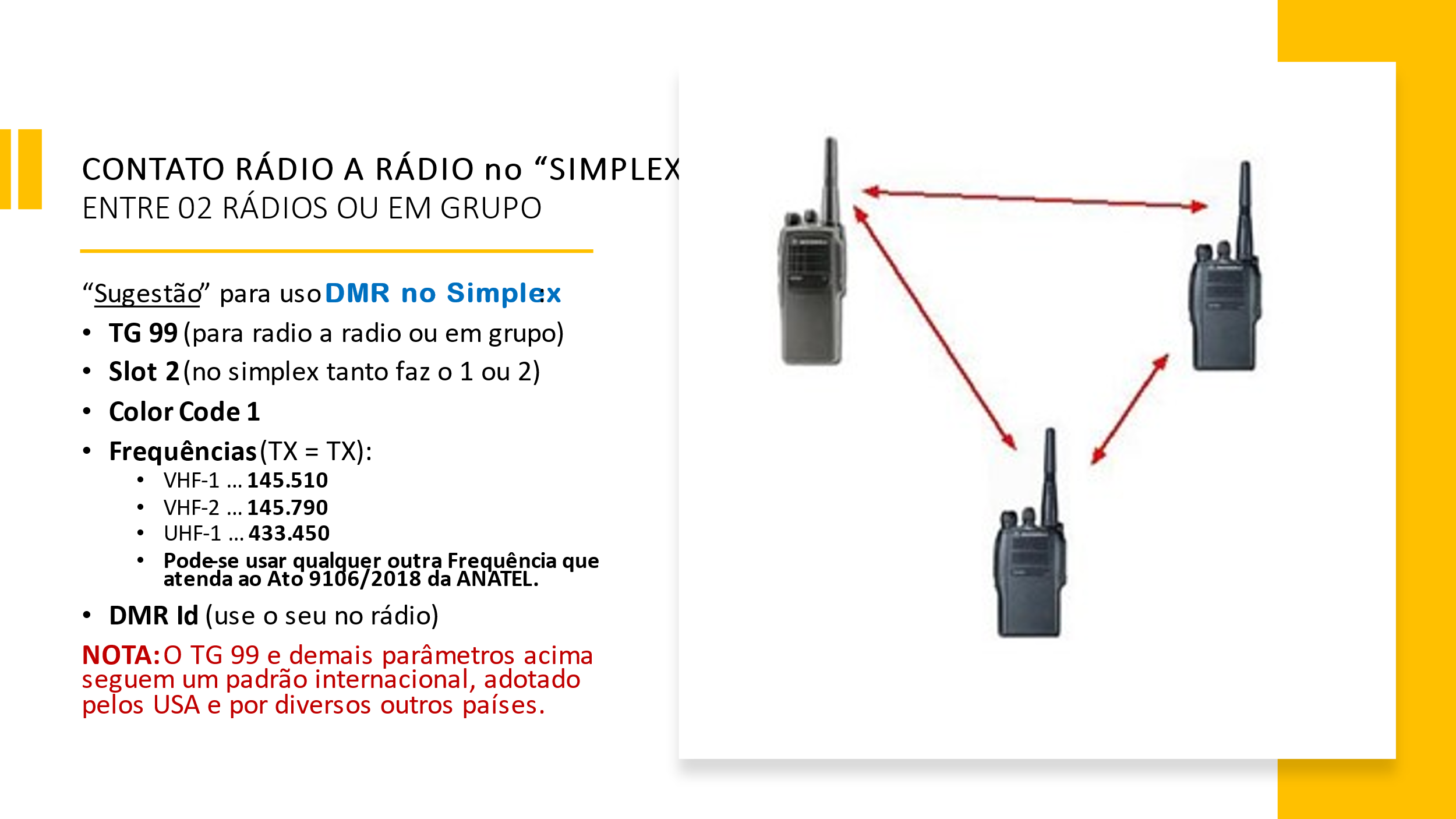

A imagem abaixo resume esse setup e bons QSOs.

Vamos aos ENCONTROS e EVENTOS: (a lista está publicada no site DVBRAZIL)

  • Segunda a Sexta das 6h30 às 8h30: Encontro Matinal Café no Rancho no TG 7244.
  • Segunda 20hs: UNIÃO DE RADIOAMADORES DE PERNAMBUCO no TG 72426.
  • Terça 21hs: Net BR no TG 724942.
  • Quarta 18hs: Net CT, encontro de Portugal no TG 915.
  • Quarta as 20hs: RODADA BOA NOITE MINAS GERAIS no TG72442 de MG.
  • Quinta 18hs: PONTO DE ENCONTRO BODEGA DO NORDESTE no TG 7242.
  • Sexta 18hs: RODADA DO RANCHO DA AMIZADE no TG 7244.
  • Sábado 11hs: PONTO DE ENCONTRO SUL CAPIXABA no TG 72441
  • Sábado 15hs: RODADA DO CEARÁ no TG 72423.
  • Sábado 17hs: ENCONTRO DOS ESCOTEIROS no TG 724907.
  • Domingo 15hs: MÁQUINA DE FAZER AMIZADES no TG Papo BR 724941, união de todos os encontros.
  • QTC da LABRE Nacional será na próxima segunda-feira, às 21hs no TG 724942.

Quem tiver interesse em divulgar um encontro, favor nos procurar.

Lembrando que alguns desses encontros também emitem e-QSL ou Certificado.
