Cooler adicional no Anytone D578

ADAPTAÇÃO DE COOLER NO ANYTONE D578

Por Leandro PU5APL

Segue demonstrado abaixo como você poderá incluir um cooler no Anytone 578 para que seja acionado sempre que houver transmissão.

Neste equipamento é fundamental principalmente se for utilizar a função de Cross Band onde aceita ser feito de Digital para analógico / Digital para Digital / Analógico para Analógico em uso pessoal.

Abra a tampa inferior do equipamento e localize a conexão do pequeno cooler traseiro que já acompanha o equipamento.

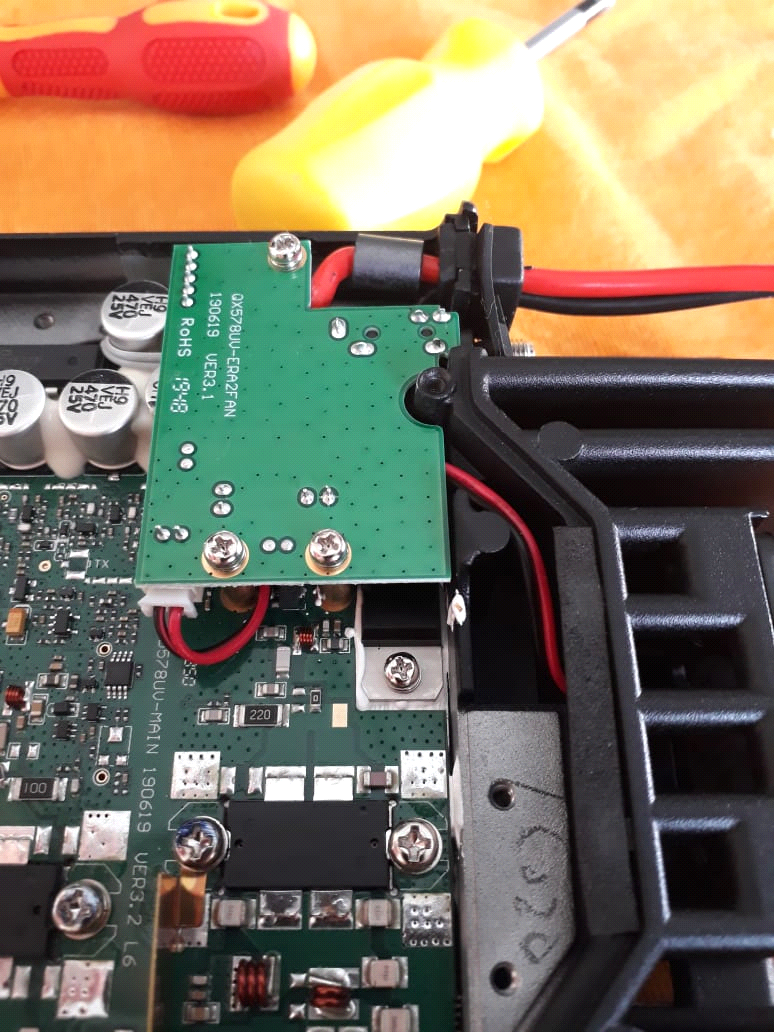

Visualizará a pinagem por baixo da placa a qual irá utilizar para conectar o novo adaptador.

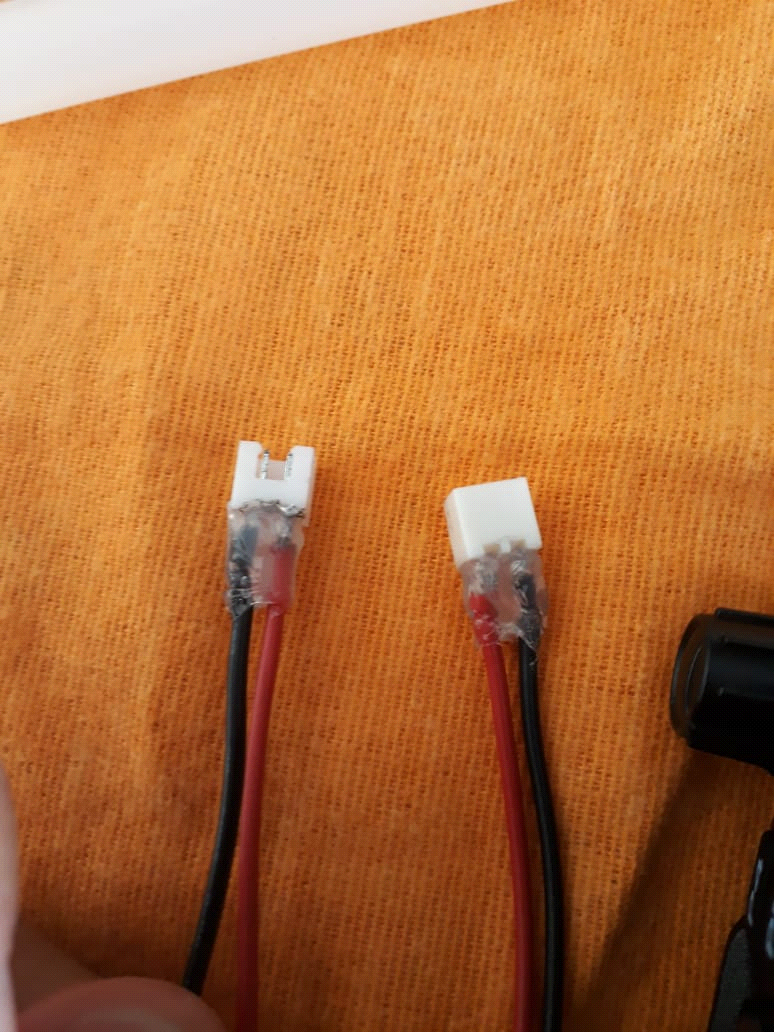

Tenha em mãos 1 a 2 adaptadores montados para ser incluído no seu equipamento conforme você queira deixar.

Passar por baixo deixando os conectores escondidos para ficar esteticamente bonito para ser conectados somente quando for usar o cooler no equipamento.

Deixe um tamanho de fio adequado.

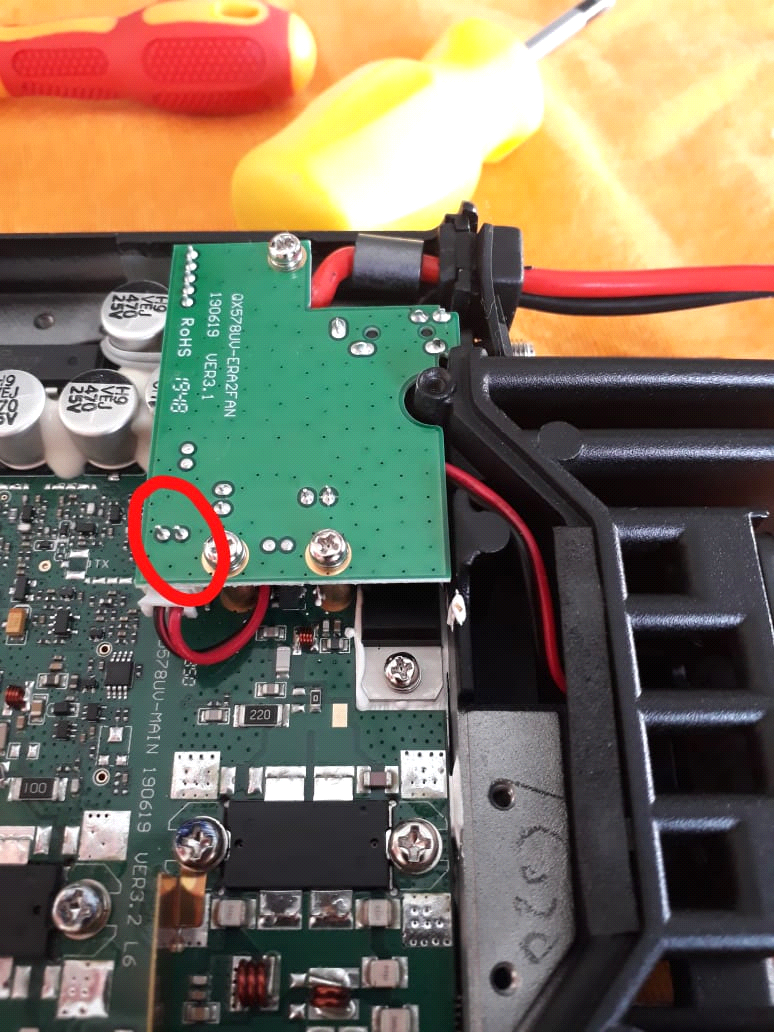

Estanhe na pinagem correta os fios na placa utilizando a pinagem traseira circulada na imagem.

Tenha cuidado para não deixar em curto.

Feche a tampa e pronto seu equipamento já terá um adaptador pronto para uso a qual é ativado sempre que houver transmissão.

Quando não estiver transmitindo o mesmo permanece desligado.

Uma ideia para fixar o cooler no seu equipamento sem danificar é colocar 4 bucha de parafusos cortados na altura do dissipador de calor como segue na foto.

No meu caso a furação do cooler não estava batendo com as distância da canaleta então fiz com ferro quente no próprio cooler uma nova furação para colocação dos parafusos de ficção.

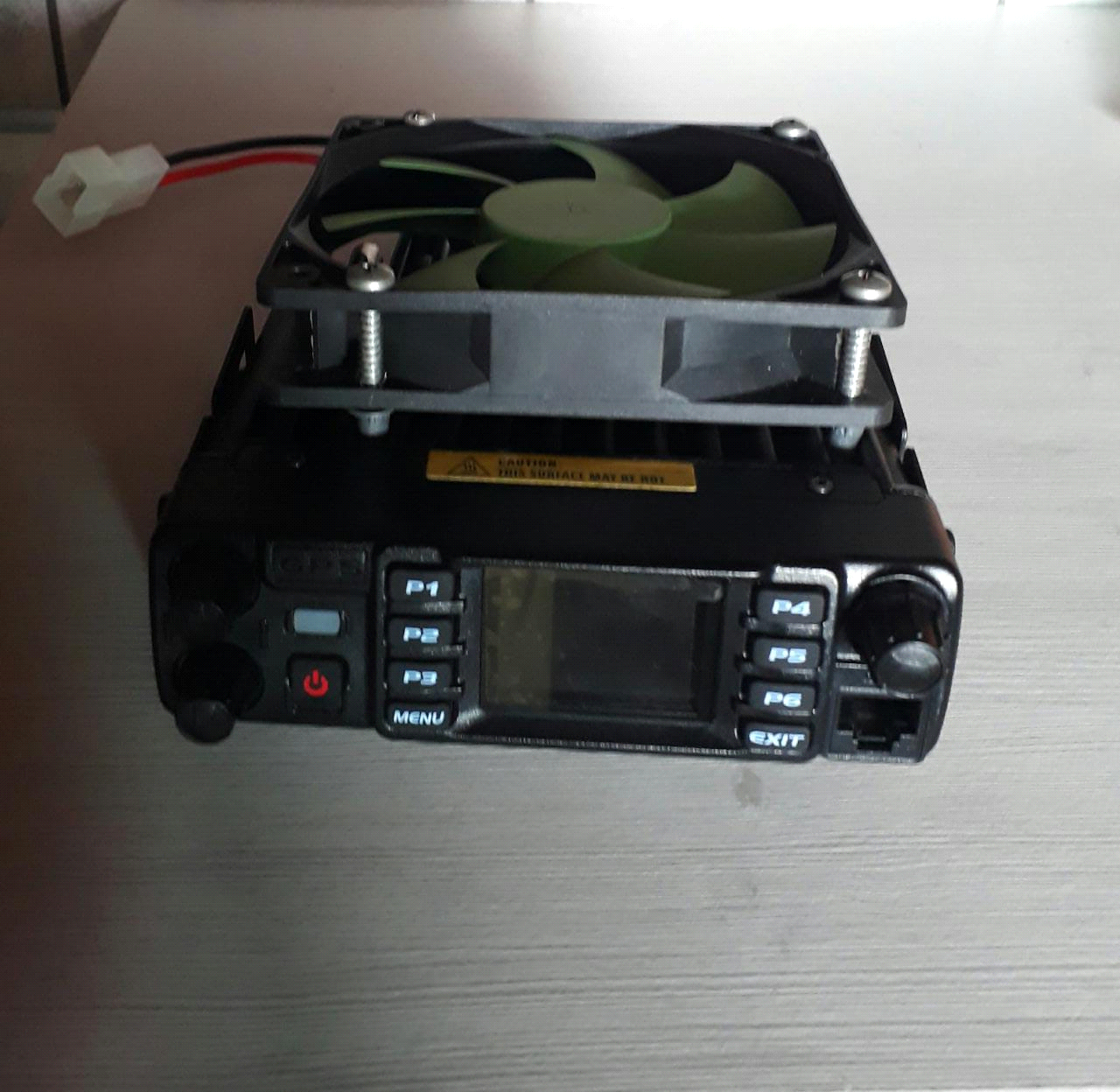

Imagem como ficara olhando frente.

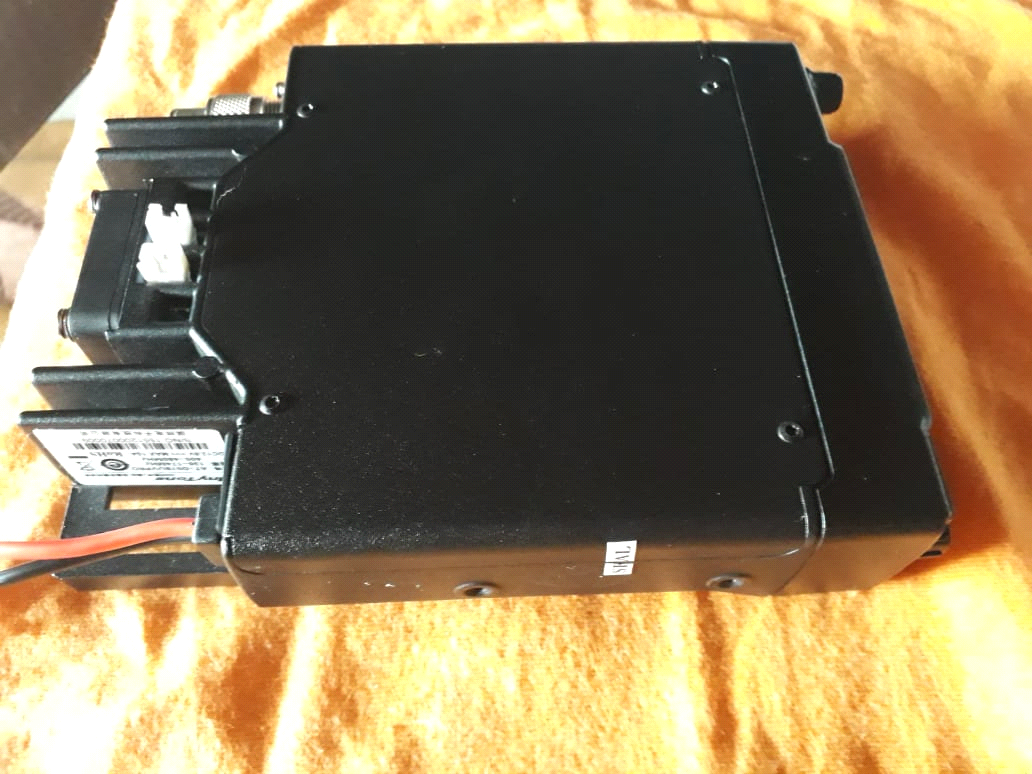

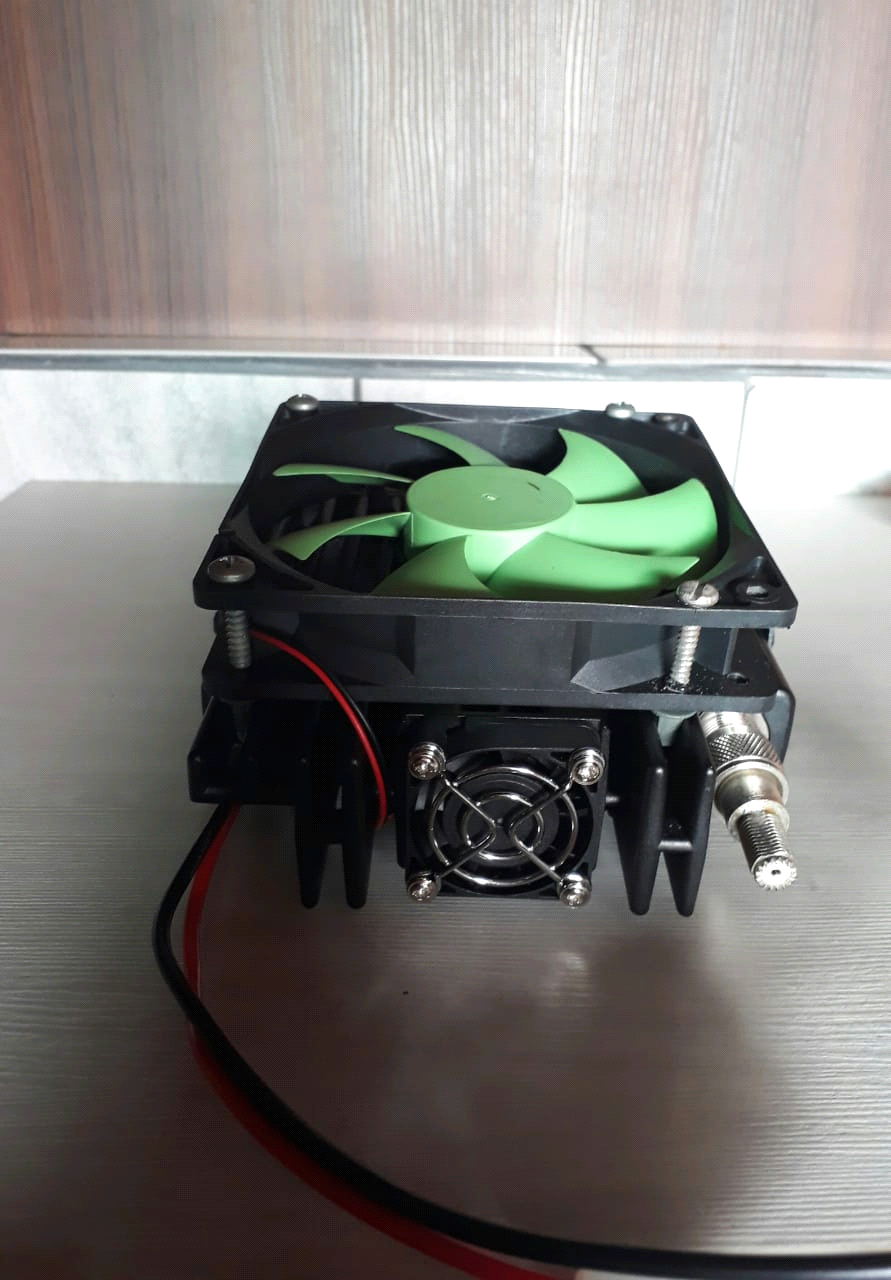

Imagem parte de trás do equipamento.

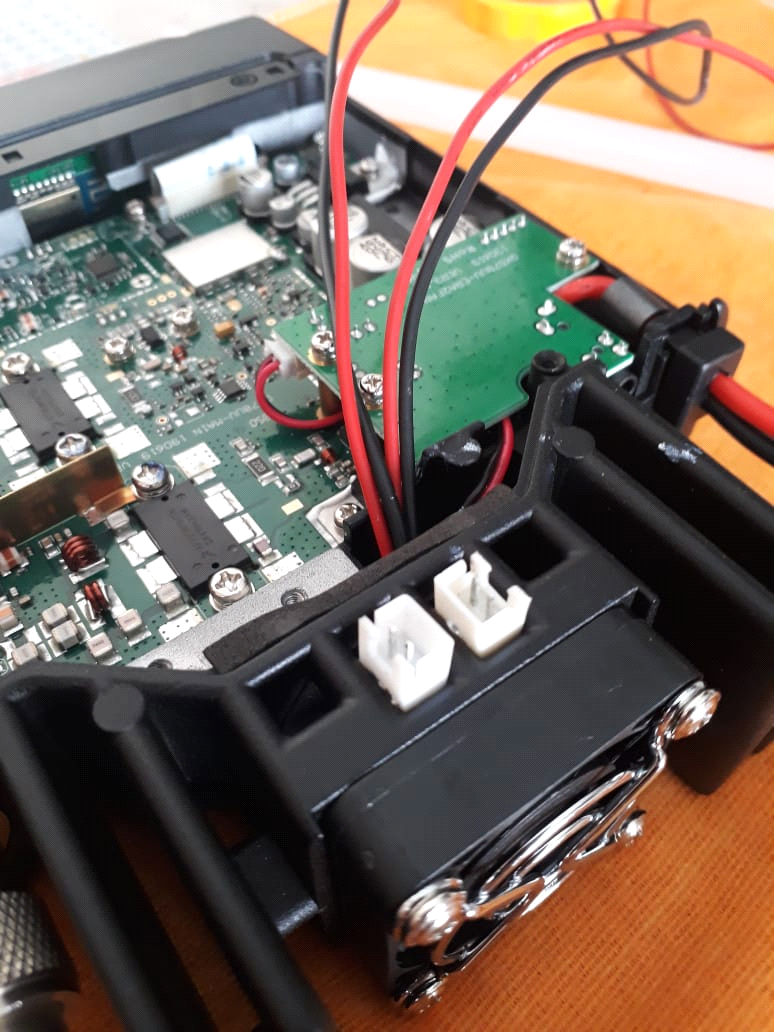

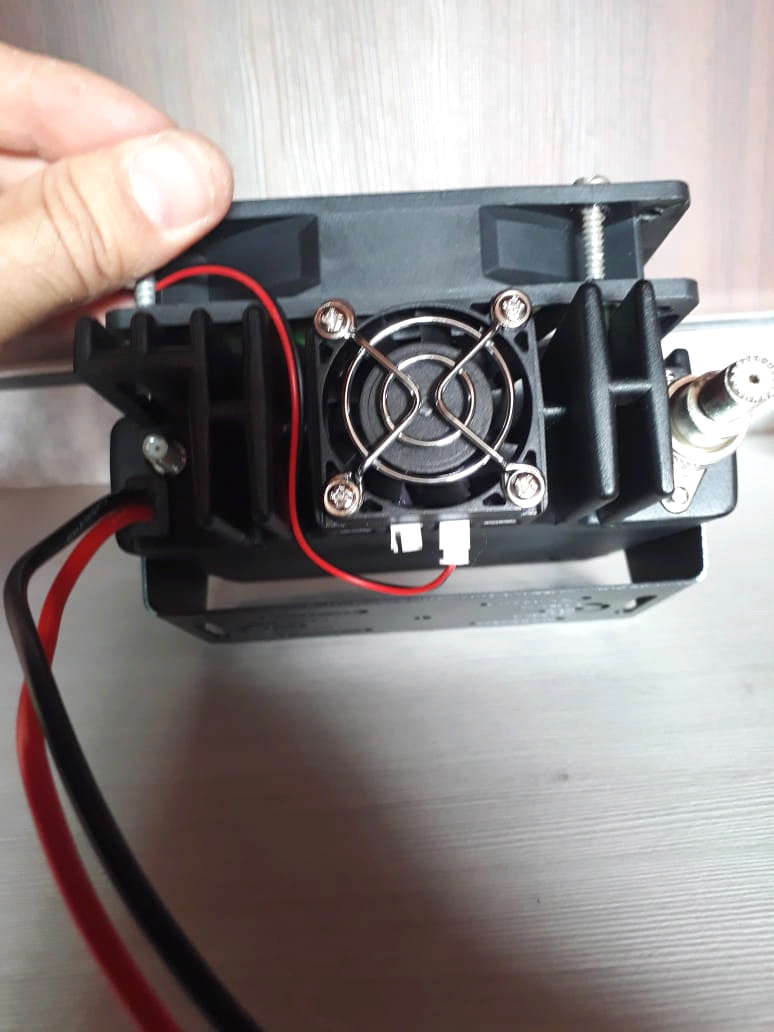

Imagem parte inferior traseira da forma que fica conectado junto ao adaptador.

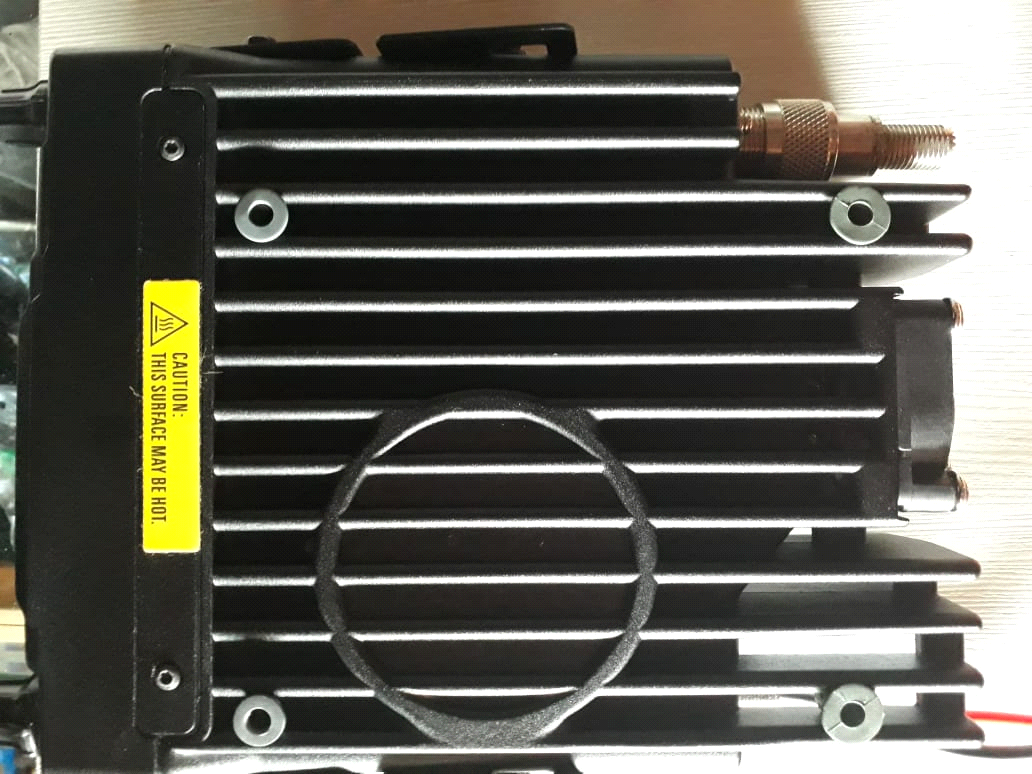

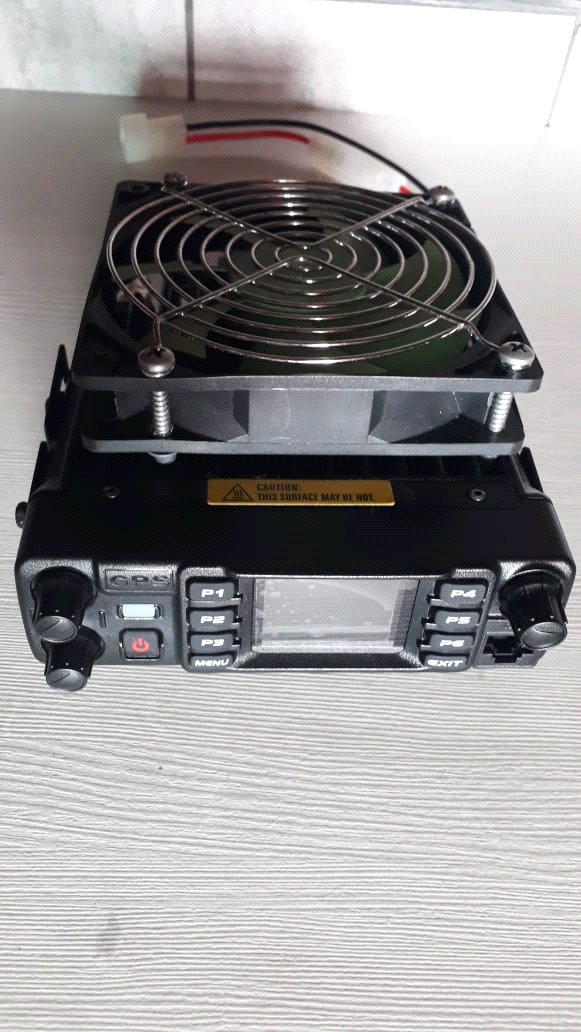

Imagem superior com grade protetor do Cooler

Finalizamos assim nosso tutorial

Link do vídeo de como ficou após modificações: https://youtu.be/S_nToYcWSqI
